Partes Anilox y Unidades de Impresión para Flexografía Textil LP-NS150® Standar
Rodillos Anilox y Unidades de Impresión
Precisión, transferencia de tinta y repetición para impresión flexográfica textil. Nylon, satín, tafeta, riatas y cintas textiles
La LP-NS150 Standar es una plataforma de impresión cuya configuración de anilox, desarrollo del cilindro y unidad de impresión influye directamente en la transferencia de tinta, definición de impresión, repetibilidad y productividad del proceso. En esta guía técnica de Label Prime Latinoamérica encontrarás información para seleccionar y configurar correctamente los anilox y unidades de impresión LP-NS150 Standar, considerando el sustrato, tipo de tinta, aplicación y requerimientos de producción.
La selección no debe realizarse únicamente por lineatura. El volumen de tinta, el tipo de grabado, el desarrollo, el sustrato y las condiciones de impresión deben analizarse conjuntamente para obtener resultados consistentes.
Mayor
definición
Mejor
transferencia
de tinta
Versatilidad
de repetición
Más
productividad

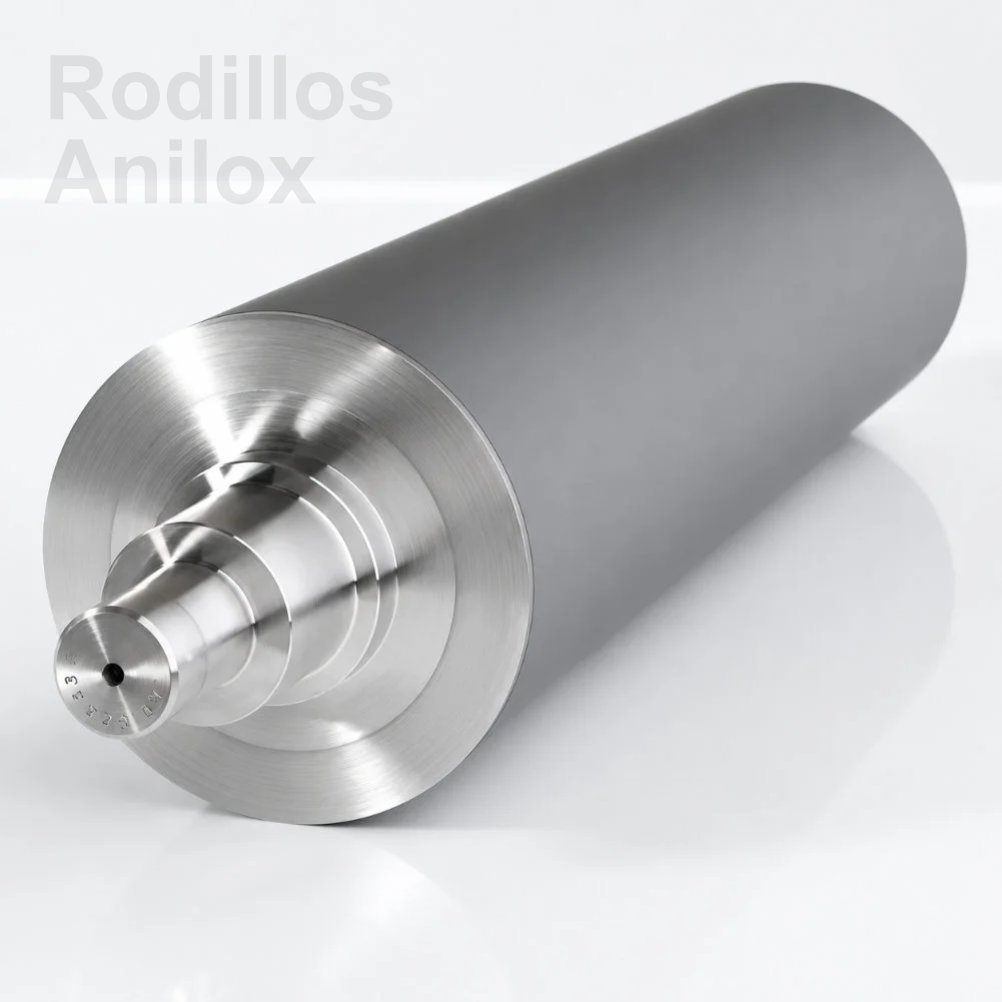

Rodillos Anilox: Tecnología de Dosificación y Transferencia de Tinta
La impresión en sustratos textiles requiere un equilibrio delicado entre el volumen de tinta aplicado y la nitidez del diseño. Gracias a nuestro rango de rodillos anilox grabado con precisión, puedes seleccionar la combinación ideal de lineatura y aporte para evitar el sangrado de tinta en las fibras del tejido y garantizar solidez de color en pasadas de alta velocidad.
¿Qué significan LPI y BCM en un anilox?
LPI (líneas por pulgada). Rango de Lineaturas (LPI): De 200 a 800 LPI representa las líneas por pulgada del grabado del anilox y permite determinar la estructura de las celdas que transportan la tinta.
Volúmenes de Aporte (BCM): Configuraciones de 10 a 22 BCM (Billion Cubic Microns) hace referencia al volumen de tinta que puede contener el grabado. En términos prácticos, ambos parámetros ayudan a establecer el equilibrio entre cobertura, definición y transferencia de tinta.
¿Cómo seleccionar la lineatura del anilox LP-NS150?
La selección de la lineatura debe realizarse considerando principalmente el sustrato y la aplicación. Para nylon satinado o nylon tafeta, el catálogo recomienda configuraciones orientadas a mayor definición y transferencia controlada; para ciertos sustratos de poliéster y aplicaciones con mayor requerimiento de cobertura, pueden utilizarse configuraciones con menor lineatura y mayor volumen de tinta.
Regla práctica
✔ Mayor LPI = celdas más pequeñas, mejor definición y menor depósito de tinta ✔ Menor LPI = celdas más abiertas, mayor transferencia y mayor cobertura ✔ Mayor BCM = mayor depósito de tinta ✔ Menor BCM = película de tinta más delgada y controlada

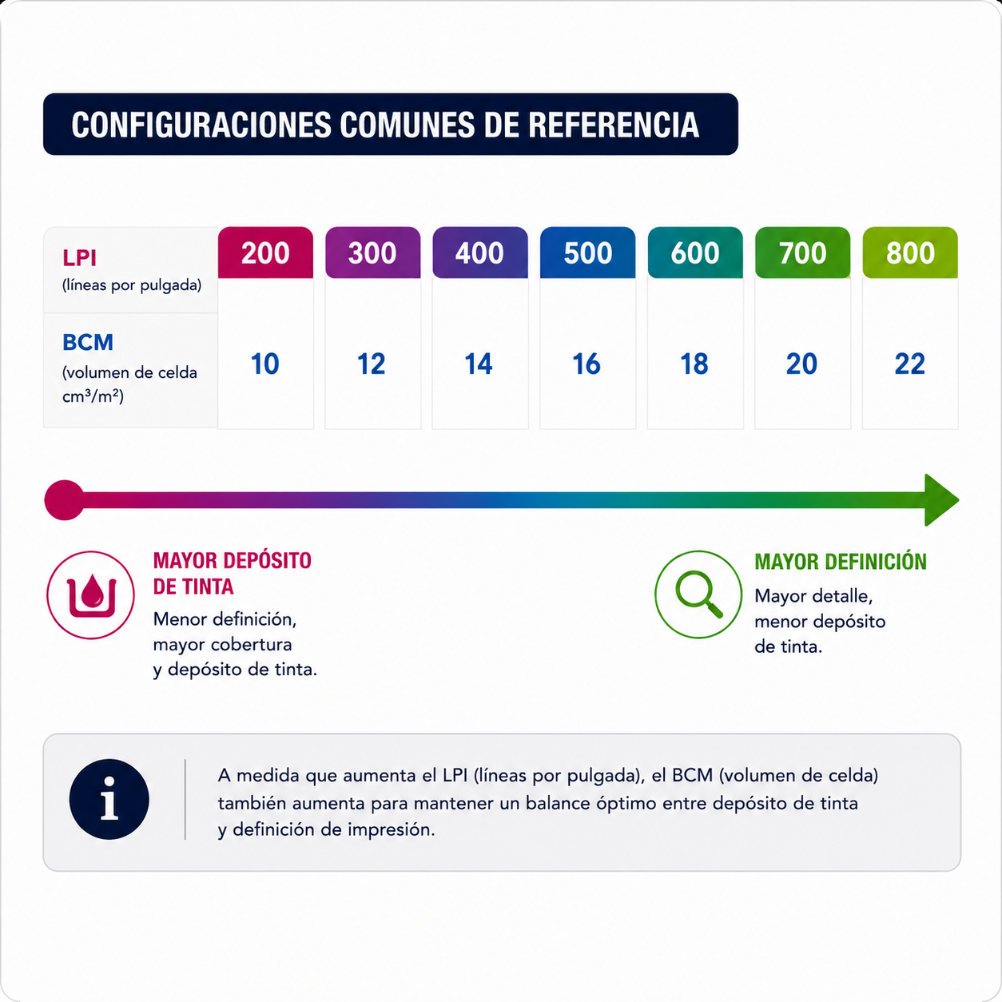

H3: Configuraciones comunes de referencia
| LPI | 200 | 300 | 400 | 500 | 600 | 700 | 800 |
|---|---|---|---|---|---|---|---|
| BCM | 10 | 12 | 14 | 16 | 18 | 20 | 22 |
De izquierda a derecha: mayor depósito de tinta → mayor definición.

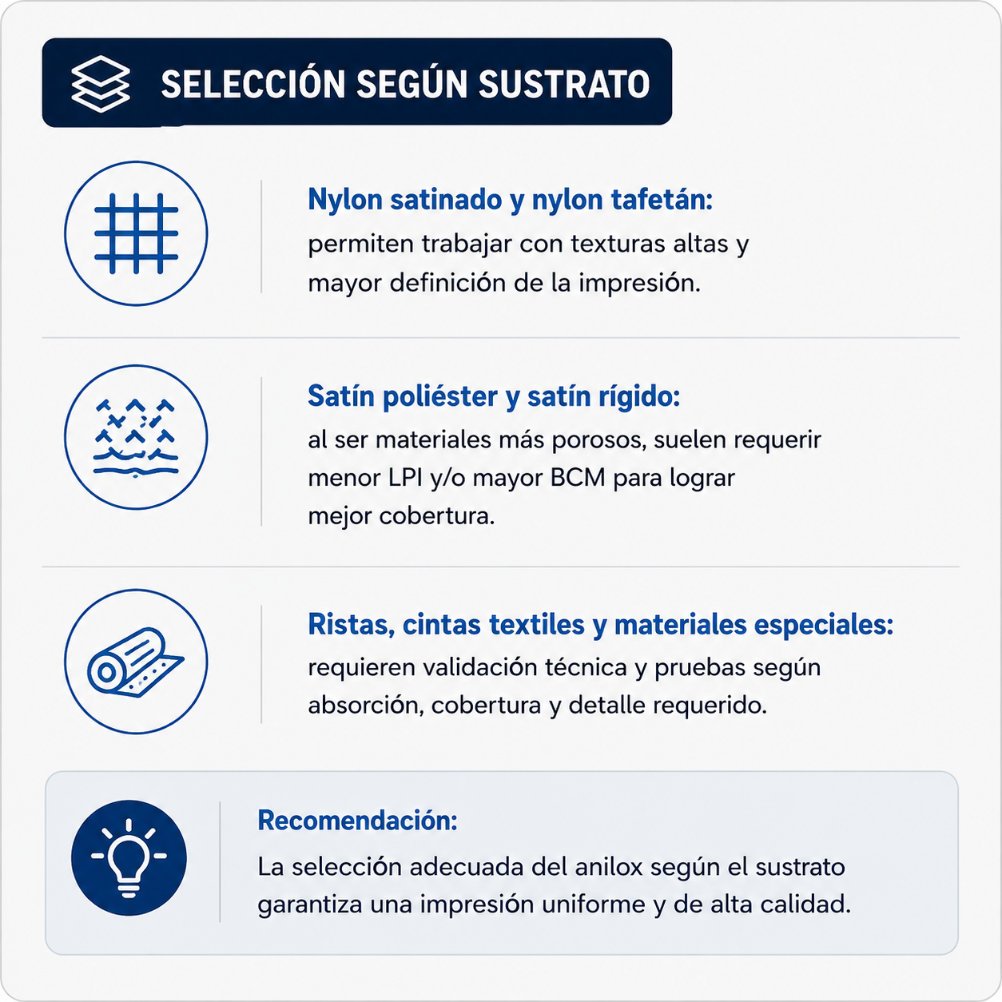

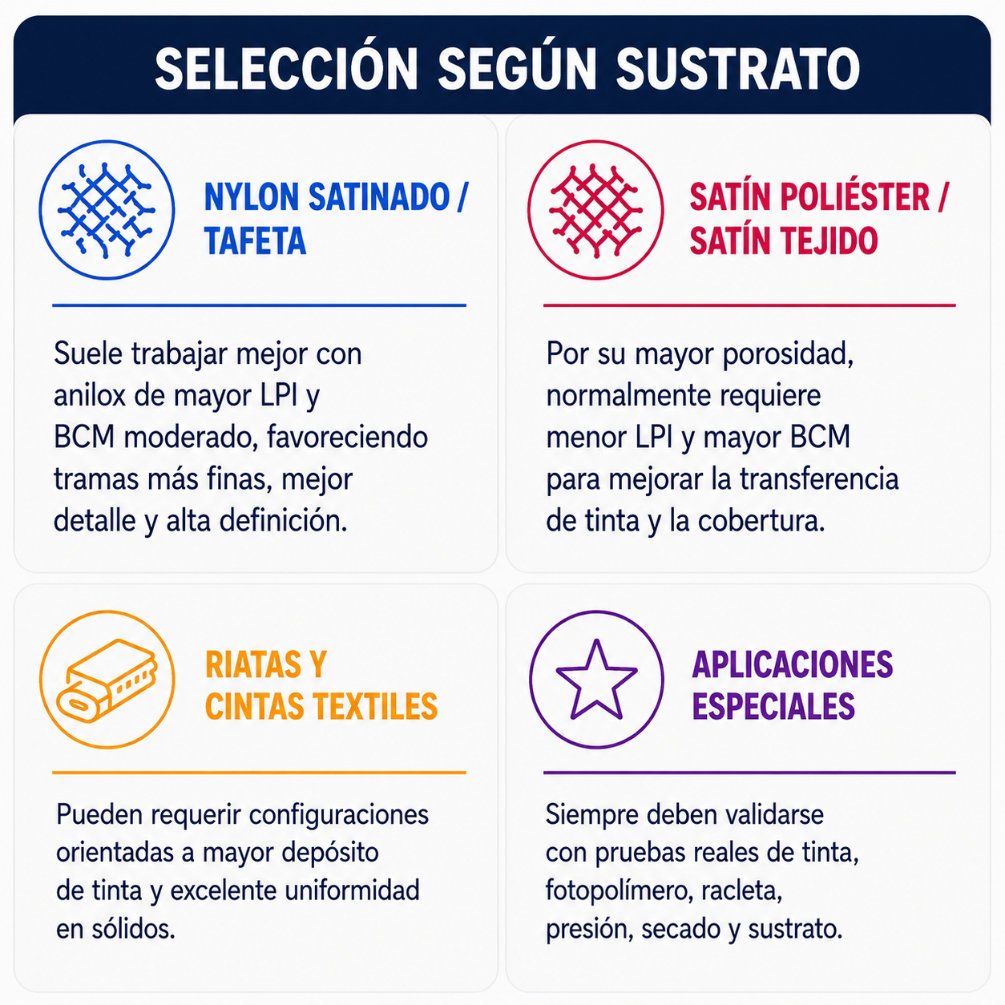

¿Cómo Elegir el Anilox Según el Sustrato?
¿Qué anilox usar para nylon satinado o nylon tafeta? Al ser superficies más lisas y estables, permiten trabajar con lineaturas altas y mejor definición de impresión.
¿Qué anilox usar para satín poliéster o satín tejido? Al ser materiales más porosos, suelen requerir menor LPI y/o mayor BCM para lograr mejor cobertura.
¿Qué anilox usar para riatas de poliéster o cintas textiles? Requieren validación técnica y pruebas según la absorción, cobertura y detalle requerido de cada referencia.
¿Qué anilox usar para materiales especiales? Siempre debe validarse con pruebas técnicas — no existe un rango genérico confiable para sustratos no estándar.
Beneficios de una selección correcta
✔ Mayor definición ✔ Mejor transferencia de tinta ✔ Menor desperdicio ✔ Mayor estabilidad del proceso
Unidad de impresión LP-NS150 Standar para repetibilidad y productividad
La unidad de impresión LP-NS150 Standar está diseñada como una plataforma para integrar los elementos que intervienen en la transferencia y aplicación de tinta. Su correcta configuración permite trabajar con mayor precisión, repetibilidad y estabilidad durante la producción.
La unidad debe seleccionarse considerando el desarrollo requerido, el anilox, el tipo de sustrato, la tinta y las características del trabajo. De esta manera, el componente deja de ser un elemento aislado y pasa a formar parte de una configuración integral de impresión.

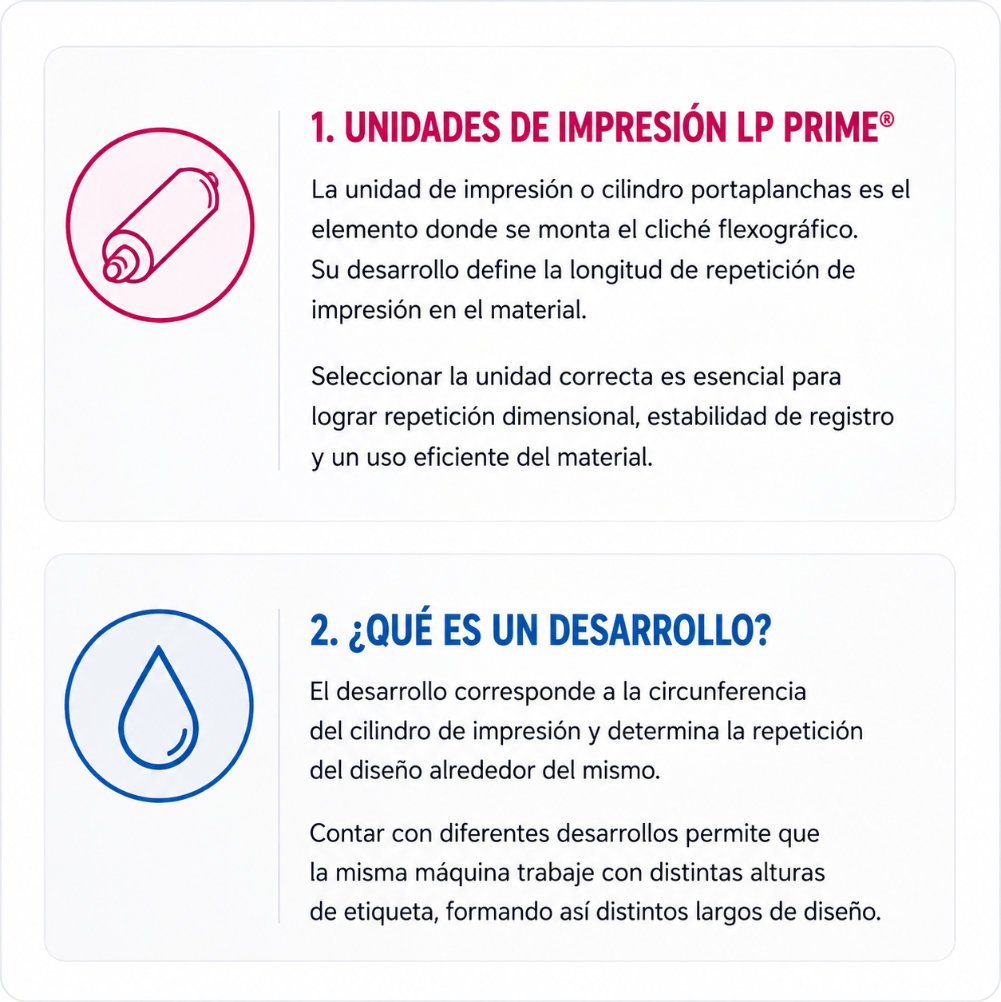

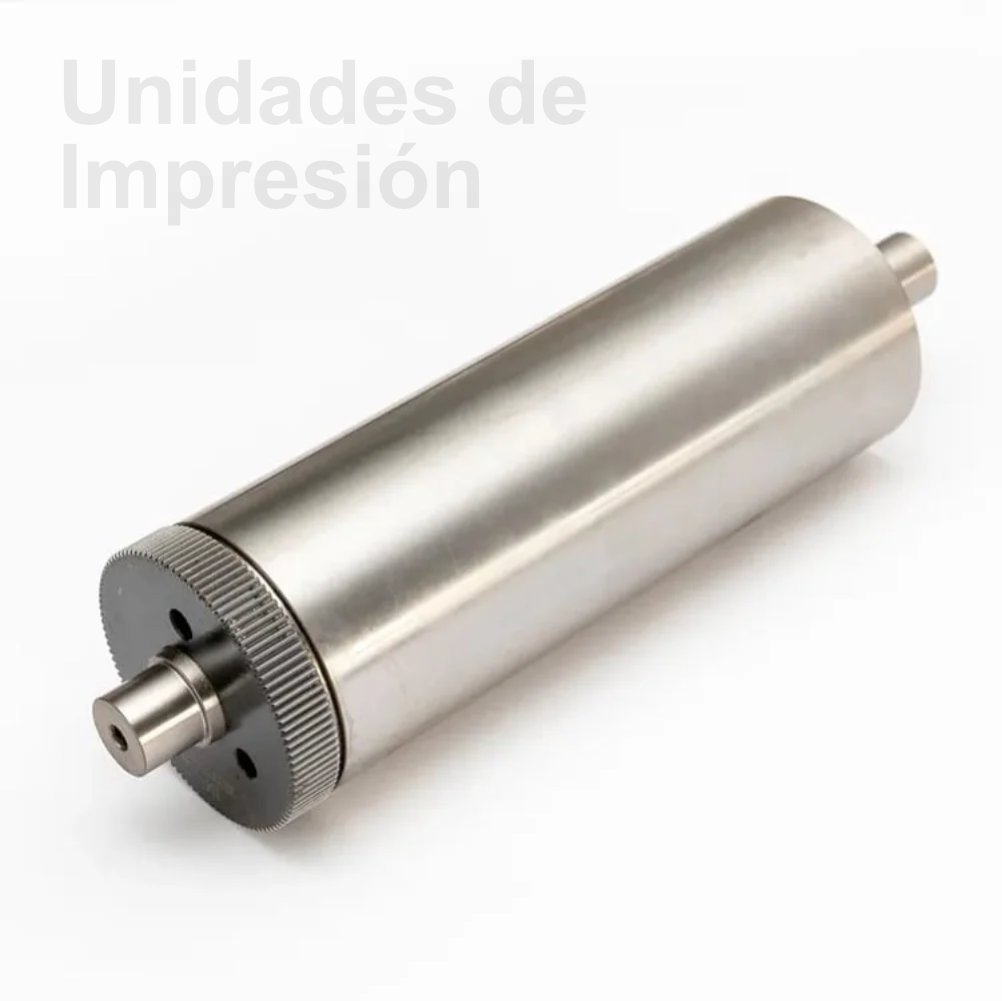

¿Qué es una unidad de impresión?
La unidad de impresión o cilindro portaplancha es el elemento donde se monta el cliché flexográfico. Su desarrollo define la longitud de repetición de impresión en el material. Seleccionar la unidad correcta es esencial para lograr precisión dimensional, estabilidad de registro y un uso eficiente del material.
¿Qué es un desarrollo?
El desarrollo corresponde a la circunferencia del cilindro de impresión y determina la repetición del diseño alrededor del mismo. Contar con diferentes desarrollos permite que la misma máquina trabaje con distintas alturas de etiqueta, formatos y referencias.

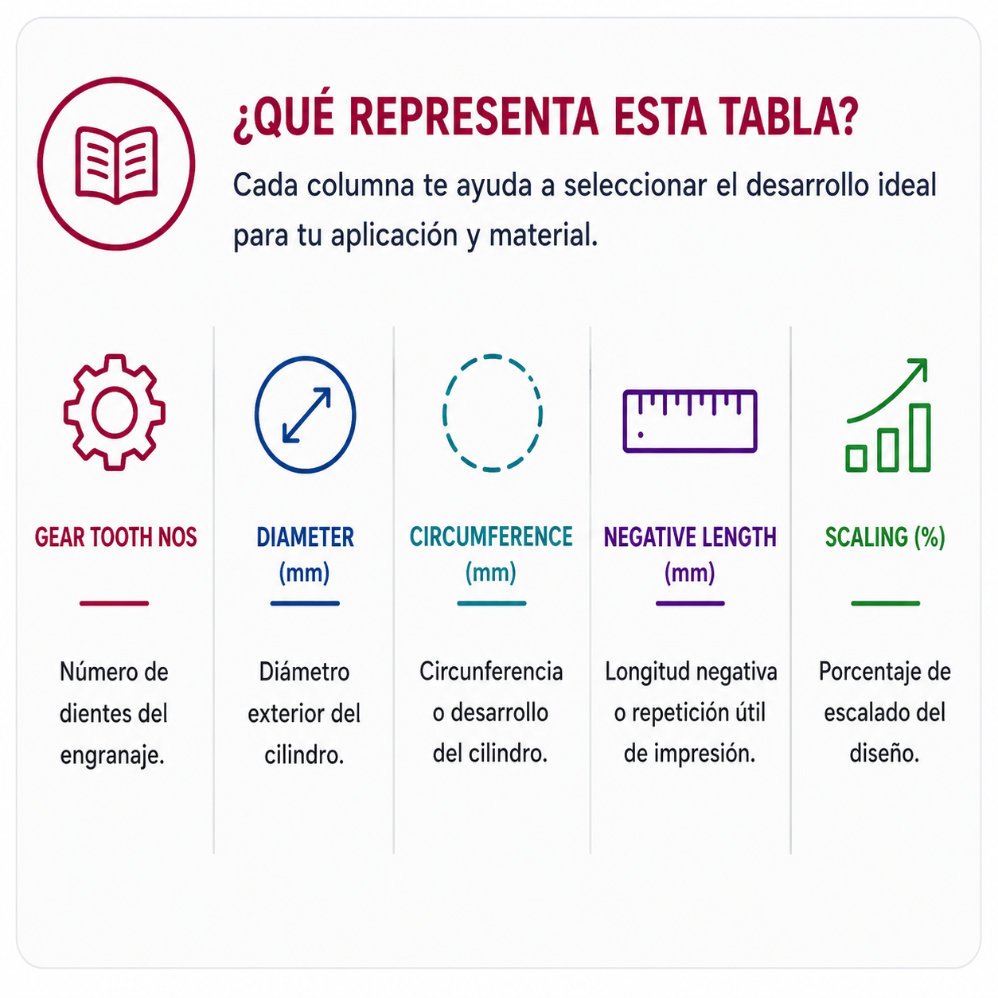

Relación técnica del cilindro
Número de dientes → define el engrane y la sincronización. Diámetro → tamaño del cilindro según el número de dientes. Circunferencia → resultado del diámetro y define el desarrollo. Longitud útil / repeat → longitud de impresión efectiva por repetición. Escalado del diseño → factor de escalado necesario del cliché.
Al cambiar el cilindro (número de dientes), cambian su desarrollo y el escalado requerido del cliché para mantener la repetición exacta del diseño.
Componentes de la unidad de impresión LP-NS150 Standar
La configuración contempla elementos como el cuerpo de la unidad, cilindros y componentes asociados al montaje y transferencia de tinta. La combinación correcta permite mantener estabilidad mecánica y precisión durante la operación.

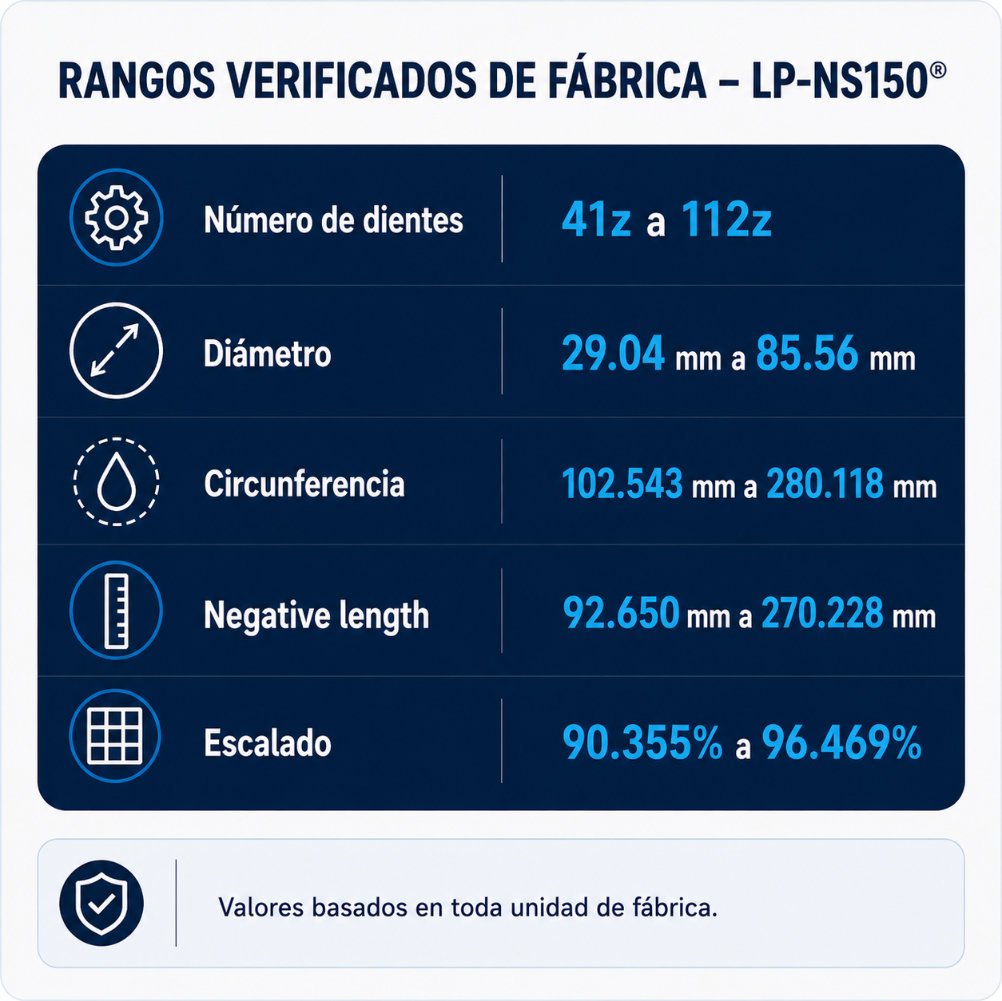

Rangos verificados de fabrica LP-NS150®
| Parámetro | Rango |
|---|---|
| Número de dientes | 41z a 112z |
| Diámetro | 29.04 mm a 85.56 mm |
| Circunferencia | 102.543 mm a 280.118 mm |
| Negative length | 92.650 mm a 270.228 mm |
| Escalado | 90.355% a 96.469% |

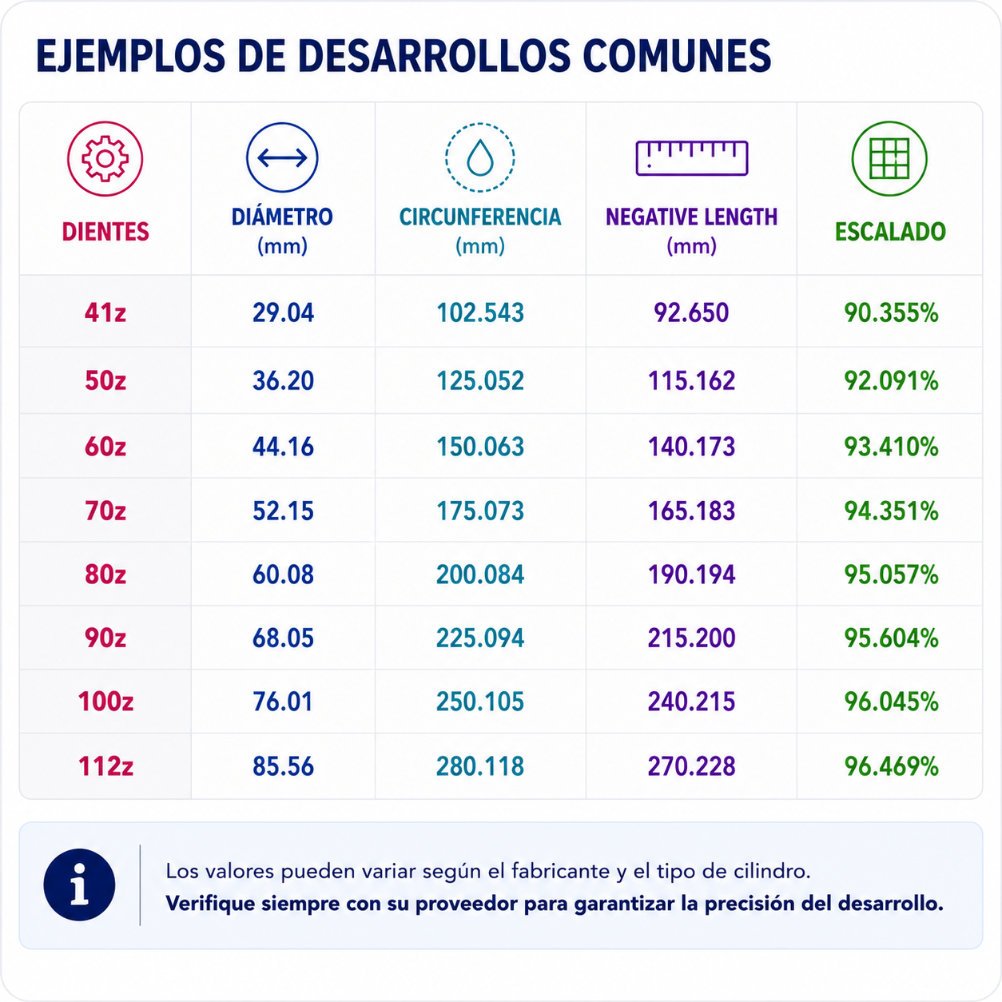

Tabla técnica de desarrollos — Grupo A (41z – 76z)
| Dientes | Diámetro (mm) | Circunferencia (mm) | Negative length (mm) | Escalado (%) |
|---|---|---|---|---|
| 41z | 29.04 | 102.543 | 92.650 | 90.355% |
| 45z | 32.22 | 112.547 | 102.657 | 91.101% |
| 50z | 36.20 | 125.052 | 115.162 | 92.091% |
| 55z | 40.18 | 137.558 | 127.668 | 92.810% |
| 60z | 44.16 | 150.063 | 140.173 | 93.410% |
| 65z | 48.14 | 162.568 | 152.678 | 93.916% |
| 70z | 52.15 | 175.073 | 165.183 | 94.351% |
| 75z | 56.10 | 187.579 | 177.689 | 94.727% |
| 76z | 56.90 | 190.080 | 180.190 | 94.797% |
Tabla técnica de desarrollos — Grupo B (77z – 112z)
| Dientes | Diámetro (mm) | Circunferencia (mm) | Negative length (mm) | Escalado (%) |
|---|---|---|---|---|
| 77z | 57.00 | 192.581 | 182.691 | 94.684% |
| 80z | 60.08 | 200.084 | 190.194 | 95.057% |
| 85z | 64.07 | 212.589 | 202.699 | 95.347% |
| 90z | 68.05 | 225.094 | 215.200 | 95.604% |
| 95z | 72.03 | 237.600 | 227.710 | 95.837% |
| 100z | 76.01 | 250.105 | 240.215 | 96.045% |
| 105z | 79.99 | 262.610 | 252.720 | 96.197% |
| 110z | 83.97 | 275.116 | 262.226 | 96.405% |
| 112z | 85.56 | 280.118 | 270.228 | 96.469% |
Valores calculados con referencia de engranaje estándar. Puede existir variación mínima según condiciones de fabricación.

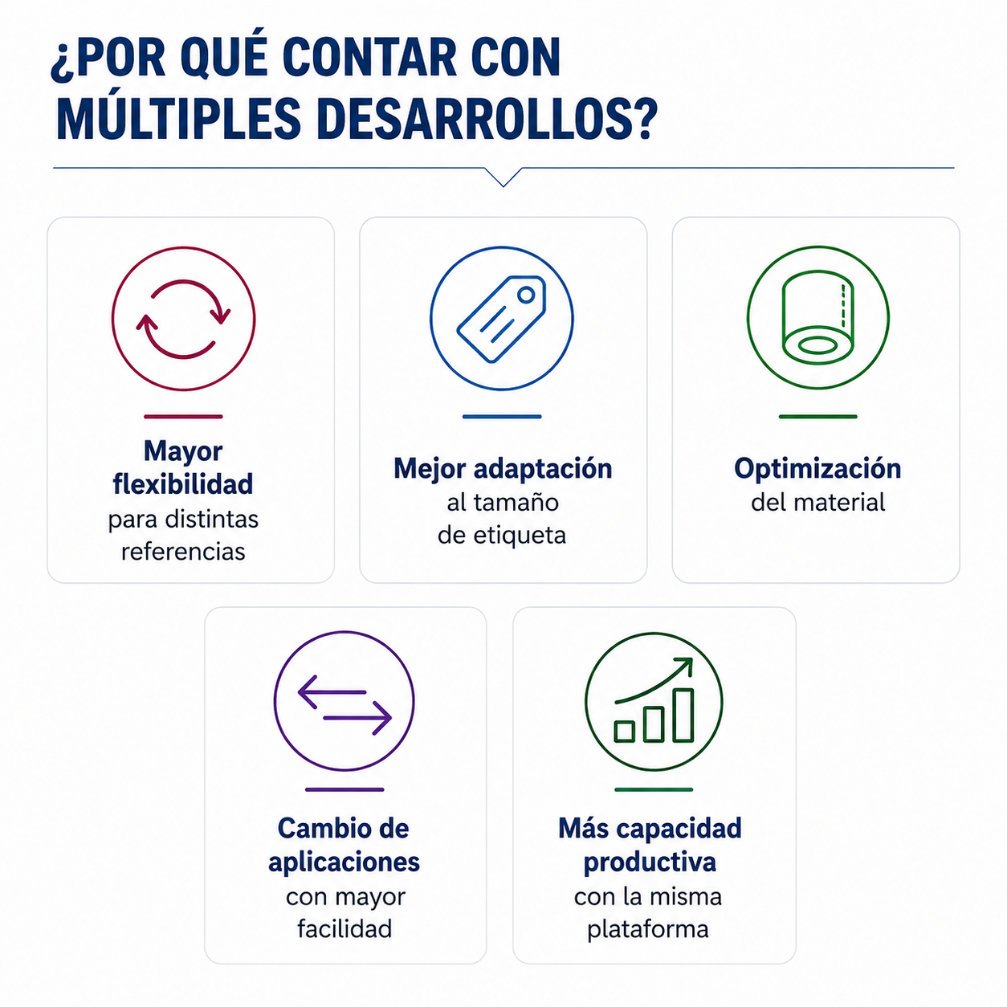

¿Por qué contar con múltiples desarrollos?
✔ Mayor flexibilidad para distintas referencias ✔ Mejor adaptación al tamaño de etiqueta ✔ Optimización del material ✔ Cambio de aplicaciones con mayor facilidad ✔ Más capacidad productiva con la misma plataforma.
¿Por qué el desarrollo correcto es importante?
Un desarrollo incorrecto puede afectar la repetición del diseño y generar incompatibilidades entre cilindro, cliché y formato de impresión. Por ello, antes de fabricar o seleccionar un cilindro debe verificarse la relación entre desarrollo, número de dientes, diámetro y características del trabajo.
Guía Práctica de Selección — Anilox + Desarrollo por Aplicación
Rangos orientativos, sujetos a validación técnica según arte, sustrato y objetivo de producción.
| Nylon satinado / tafeta | Satín poliéster / tejido | Riatas / cintas textiles | Aplicaciones especiales | |
|---|---|---|---|---|
| Característica del sustrato | Superficie lisa y estable, permite mayor definición | Superficie porosa y absorbente, requiere mayor depósito de tinta | Textura variable según diseño y densidad del tejido | Materiales especiales, acabados no estándar |
| LPI orientativo | 500 – 800 (alta lineatura) | 200 – 500 (baja a media) | 300 – 600 (media) | Validar técnicamente según pruebas |
| BCM orientativo | Medio – bajo | Medio – alto | Variable según textura y cobertura | Según validación |
| Recomendación clave | Priorizar definición y control de depósito | Priorizar cobertura y transferencia | Equilibrio entre cobertura, definición y productividad | Validar siempre con pruebas técnicas |
Buenas Prácticas y Errores Comunes en la Selección de Anilox
Errores comunes que afectan la impresión
✔ Elegir el anilox solo por costumbre y no por aplicación ✔ Usar demasiado LPI en materiales porosos ✔ No validar el BCM según la cobertura requerida ✔ Descuidar la limpieza del anilox ✔ Seleccionar un desarrollo incorrecto ✔ No relacionar tinta, fotopolímero y sustrato.
Claves LP Prime® para una operación estable
✔ Validar el material antes de definir el anilox ✔ Relacionar LPI, BCM y tipo de impresión ✔ Mantener limpieza técnica y rutina de inspección ✔ Elegir el desarrollo correcto según repetición ✔ Realizar pruebas para optimizar cobertura, detalle y desperdicio.
Desarrollos y configuraciones de cilindros para LP-NS150 Standar
El desarrollo del cilindro determina la longitud de repetición del diseño en el proceso de impresión. En la LP-NS150 Standar, el número de dientes, el diámetro del cilindro, la circunferencia, la longitud negativa y el escalado del cliché forman parte de la configuración técnica del sistema.
Por esta razón, seleccionar correctamente el desarrollo permite adaptar la unidad de impresión al formato requerido y mantener una repetición consistente durante la producción. El catálogo técnico presenta diferentes desarrollos verificados para la plataforma LP-NS150 Standar.
Relación entre dientes, diámetro, circunferencia y repetición
El número de dientes del cilindro está relacionado con su diámetro y circunferencia, mientras que la longitud negativa y el escalado del cliché deben considerarse para obtener el desarrollo requerido. Esta relación permite definir una configuración compatible con el diseño y el formato de impresión.
Desarrollos disponibles para unidades LP-NS150 Standar
La documentación técnica incluye desarrollos dentro de un rango aproximado de 102,543 mm a 280,118 mm, asociados a diferentes configuraciones de dientes y diámetros. Estos valores deben validarse de acuerdo con el sustrato, el cliché y las necesidades específicas de cada trabajo.
Catálogo técnico de partes y componentes LP-NS150 Standar
Consulta la documentación técnica de la plataforma LP-NS150 para identificar configuraciones de anilox, desarrollos, unidades de impresión y criterios de selección. El catálogo funciona como referencia técnica para la configuración del sistema y debe complementarse con la validación de aplicación correspondiente.
¿Necesitas definir el anilox o desarrollo correcto para tu LP-NS150?
Envíanos el sustrato, tipo de tinta y aplicación. Nuestro equipo técnico puede ayudarte a definir la configuración adecuada. Coordina el envío vía WhatsApp
Accesorios y soporte técnico para LP-NS150 Standar
La configuración de una LP-NS150 Standar no termina con la selección del anilox. La correcta definición del cilindro, desarrollo y componentes asociados debe acompañarse de validación técnica para reducir errores de configuración y mejorar la estabilidad del proceso.
Label Prime Latinoamérica ofrece acompañamiento técnico para analizar el material, aplicación, anilox, BCM, desarrollo y configuración requerida antes de definir los componentes.
Recomendación técnica antes de solicitar un componente
Antes de solicitar un anilox o una unidad de impresión, conviene especificar:
- Sustrato.
- Tipo de tinta.
- Aplicación.
- Lineatura requerida.
- Volumen BCM.
- Desarrollo.
- Formato de impresión.
- Requerimiento de cobertura o definición.
Preguntas frecuentes sobre anilox y unidades de impresion LP-NS150 Standar
¿Qué anilox utiliza la LP-NS150?
La configuración del anilox depende del sustrato, tinta, aplicación, lineatura y volumen de tinta requerido. No se recomienda seleccionar el anilox únicamente por LPI.
¿Qué diferencia hay entre LPI y BCM?
LPI indica la cantidad de líneas de grabado por pulgada, mientras que BCM representa el volumen de tinta asociado al grabado. Ambos parámetros deben analizarse conjuntamente.
¿Cómo se define el desarrollo de una LP-NS150?
El desarrollo se determina mediante la relación entre número de dientes, diámetro, circunferencia y longitud de repetición requerida para el trabajo.
¿Label Prime puede ayudar a seleccionar el anilox LP-NS150?
Sí. La configuración puede validarse considerando sustrato, tinta, aplicación, desarrollo y requerimientos de impresión.
Respaldo Técnico LP Prime® para Anilox y Unidades de Impresión
En Label Prime Latinoamérica acompañamos a cada cliente en la selección, configuración y aplicación técnica de sus accesorios flexográficos. Nuestro objetivo es que cada anilox y cada unidad de impresión se conviertan en una herramienta real de productividad, estabilidad y crecimiento.
✔ Consultoría especializada — análisis de sustrato y aplicación ✔ Selección de LPI y BCM — orientación para lograr la transferencia de tinta adecuada ✔ Definición de desarrollos — soporte para elegir la repetición correcta de impresión ✔ Validación de materiales — apoyo en pruebas sobre nylon, satín, riatas y otros sustratos ✔ Acompañamiento técnico — seguimiento en la puesta a punto y mejora del proceso ✔ Repuestos y soporte — continuidad operativa con respaldo técnico y comercial.
Solicite Asesoría Técnica de Anilox y Unidades de Impresión LP-NS150® Standar
Una buena impresión comienza mucho antes de imprimir — comienza con una selección técnica correcta. Hable con nuestro equipo y construya una configuración de anilox y desarrollo más inteligente para su operación.
